O que é PU?

PU é uma sigla que faz referência ao termo Poliuretano, o qual tem origem através da junção das palavras POLI (que significa “muitos” ou “vários”, advinda do grego) e URETANO (que é o nome de um composto químico específico, também chamado de carbamato). Quimicamente, o termo carbamato é conhecido como URETANO pois trata-se de uma estrutura intermediária entre a UREIA e grupamentos ÉSTERES. No entanto, não se confunda, pois embora, estruturalmente, o carbamato pareça com a ureia, sua produção não é proveniente dela. Na verdade, como bem sabemos, o carbamato (vulgo uretano) é resultado da reação de adição entre uma molécula de álcool e uma molécula de isocianato. Abaixo (Figura 1) segue as estruturas moleculares dos compostos acima mencionados, para facilitar o seu entendimento.

Figura 1 - Estruturas moleculares da ureia, carbamato, álcool genérico, TDI e resultado da reação entre uma molécula de TDI e um álcool genérico.

Tendo definido isso, podemos avançar o nosso entendimento sobre o que é de fato o PU. Bom, na figura acima (no canto inferior direito) podemos ver uma molécula de uretano, porém, somente com dois grupamentos desta categoria. Para que este fosse considerado um exemplo de PU, essa unidade deveria aparecer várias e várias vezes, fazendo jus ao prefixo “poli” da palavra poliuretano. No geral, para que um material seja considerado um POLÍMERO (como por exemplo o poliuretano), é necessário que a molécula possua um alto grau de polimerização, tipicamente na ordem de centenas a milhares de unidades repetidas. Por outro lado, não existe um valor descrito na literatura que aponte um número mínimo de repetições para que um material seja considerado um polímero. Portanto, toda essa discussão é relativamente subjetiva e, por este motivo, irá depender das particularidades de cada material que se deseja definir (ou não) como um polímero.

Em outras palavras, para que seja obtido o poliuretano, é necessário que a reação de formação da ligação uretânica ocorra inúmeras vezes, dando origem a uma macromolécula. A estrutura dessa macromolécula, por sua vez, pode apresentar uma infinidade de variações, uma vez que diversos são os tipos de álcoois e isocianatos disponíveis para sua formação. E é por isso que PU pode ser utilizado em tantas aplicações distintas, como exemplo:

• Espumas flexíveis: muito comuns no cotidiano, sendo amplamente utilizadas em colchões, estofados, bancos automotivos, almofadas e similares. Neste tipo de aplicação, o PU deve apresentar propriedades físico-mecânicas bem controladas, como maciez, conforto, resiliência, suporte de carga, durabilidade e recuperação elástica após deformação.

• Espumas rígidas: utilizadas principalmente para isolamento térmico em construção civil, refrigeração e equipamentos industriais, como geladeiras, freezers e painéis térmicos. Nessa aplicação, o PU deve apresentar baixa condutividade térmica, alta rigidez estrutural, estabilidade dimensional e boa resistência à compressão. Além disso, um setor que vem demonstrando potencial crescimento nos últimos anos é a utilização da espuma rígida de PU para embalagens.

• Elastômeros: empregados em aplicações que exigem alta resistência mecânica e abrasiva, como solados de calçados, rodas industriais, roletes, buchas e peças técnicas. Aqui, o PU precisa combinar elasticidade com elevada resistência ao desgaste, impacto e deformação permanente.

• Revestimentos (coatings): utilizados como tintas, vernizes e sistemas de proteção para madeira, metais e pisos industriais. Nessas aplicações, o PU deve oferecer excelente resistência química, abrasiva e à intempérie, além de boa aderência e acabamento superficial.

• Adesivos e selantes: aplicados em construção civil, indústria automotiva e montagem industrial, incluindo colagens estruturais e vedação de juntas. O PU, nesse caso, precisa apresentar boa adesão a diferentes substratos, flexibilidade, resistência mecânica e durabilidade ao longo do tempo.

• Aplicações automotivas: o poliuretano está presente em diversas partes do veículo, Para além dos bancos, conforme já mencionado, painéis de isolamento acústico e térmico, revestimentos e demais componentes estruturais também se fazem presentes no interior dos automóveis. As propriedades exigidas variam conforme a aplicação, incluindo absorção de energia, conforto, leveza e resistência mecânica.

• Eletrônicos: empregado no encapsulamento de componentes, isolamento elétrico e proteção contra umidade e impactos. O material, neste caso, deve oferecer boas propriedades dielétricas, estabilidade térmica e resistência ambiental.

E não para por aí. É possível ainda citar aplicações em medicina, agroindústria, indústria têxtil, mineração e por aí vai. A indústria do poliuretano é quase tão difundida quanto a do plástico no quesito variedade de aplicação, porém, perde em volume.

Mas como explicar essa diversidade de aplicações, de acordo com a variação na estrutura molecular do PU?

Bom, essa não é uma resposta trivial a ser respondida, pois, conforme antes visto, a estrutura final do PU depende do tipo de álcool (poliol) e isocianato que está sendo utilizado, além de ser fortemente influenciada por parâmetros de processo e aditivos de formulação. Portanto, vamos responder essa pergunta por partes, partindo de diferentes perspectivas, e no final fazemos um apanhado geral.

Perspectiva do Poliol

A palavra poliol deriva do grego antigo polýs (“muitos”) + o sufixo químico “-ol” (álcool), significando “composto com vários grupos hidroxila”. Ou seja, poliol é um composto orgânico que contém duas ou mais hidroxilas (–OH) em sua estrutura molecular (função orgânica do tipo álcool). Perceba que possuir 2 ou mais hidroxilas é parâmetro fundamental para o crescimento da cadeia e formação de um alto grau de polimerização do poliuretano, pois é justamente essa a parte da molécula que irá reagir com o isocianato. Estruturalmente, os polióis possuem uma gigantesca gama de variedades, podendo ser entendidos por 5 principais características: classe, massa molar, índice de hidroxila, funcionalidade e composição. Para entender esses parâmetros, tomemos como exemplo o Voranol 3010. Este poliol, produzido pela DOW Química, é amplamente utilizado em aplicações flexíveis, em especial na indústria colchoeira. Trata-se de um poliol da classe poliéter, possui massa molar média de 3.000 g/mol, índice de hidroxila de 56 mgKOH/g, funcionalidade nominal igual a 3 e uma composição que o define como um homopolímero. Uma representação da sua estrutura molecular pode ser visualizada na Figura 2.

Figura 2 - Representação geral da reação de formação de um poliol poliéter.

Vejamos agora o que significa brevemente essas 5 principais características. Conforme mencionado, a primeira característica atribuída ao Voranol 3010 é a sua classificação como poliéter. Mas o que isso significa? Significa que a função orgânica que se repete ao longo da estrutura polimérica é o éter, e isso terá forte influência sobre as propriedades físico-químicas e físico-mecânicas do poliuretano gerado por este poliol. Por exemplo, os polióis poliéter são conhecidos por possuírem uma resistência maior à hidrólise e serem menos viscosos quando comparados aos polióis poliésteres.

No universo do PU, os tipos de polióis mais difundidos são os polióis poliéter e polióis poliésteres, porém, existem diversas outras classificações, como: polióis policarbonatos, polióis acrílicos, polióis siliconados, polióis de caprolactona e entre outros. Em suma, aproximadamente 95% de todo volume de poliol consumido no mundo é divido entre os polióis poliéter (~70%) e polióis poliésteres (~25%), ou seja, a imensa maior parte. Contudo, é importante que você saiba que existem outras tecnologias para além dessas duas opções.

A próxima característica atribuída ao Voranol 3010 foi a massa molar de 3.000 g/mol. Por definição, isso significa que se juntássemos 1 mol desse material (6,022 x 10²³ moléculas) o peso final seria de 3,0 kg (3.000 g). Fazendo um comparativo com a glicerina, se juntássemos também 1 mol dessa molécula teríamos somente 92,09 g (pois sua massa molar é de 92,09 g/mol). Portanto, é possível presumir que o Voranol 3010 representa uma molécula bastante grande, o que é normal para o universo dos polímeros. Mas de que forma esse parâmetro influência em um material de poliuretano? Bom, a depender de qual propriedade física estamos analisando, a massa molar molar irá influenciar de maneira diferente. Vejamos o quadro abaixo (Quadro 1) com um resumo sobre a influência da massa molar em diferentes parâmetros de materiais poliuretânicos.

Quadro 1 - Comparativo de polióis com alta e baixa massa molar em aplicações poliuretânicas.

Propriedade	Massa Molar Baixa	Massa molar Alta
Dureza	Melhor	Pior
Flexibilidade	Pior	Melhor
Alongamento	Pior	Melhor
Elasticidade	Pior	Melhor
Rigidez	Melhor	Pior
Resiliência	Pior	Melhor
Viscosidade do poliol	Melhor	Pior
Densidade de reticulação	Melhor	Pior

Lembre-se que as propriedades físico-mecânicas de um poliuretano, assim como essas mencionadas no quadro acima, dependem de diversos fatores. O fato de ser mencionado que um poliol de massa molar maior possui uma viscosidade maior do que um poliol de massa molar menor, portanto, deve ser considerado em condições específicas, como, por exemplo, mesma funcionalidade e mesma classificação. Caso contrário, o resultado pode ser o inverso do acima descrito.

Seguindo com a explicação das características que foram utilizadas para descrever um poliol, a próxima da lista é o Índice de Hidroxila. Conforme mencionado, o Voranol 3010 possui um índice de hidroxila de 56 mgKOH/g. Antes de falar como esse valor impacta nas propriedades de um material poliuretânico, vamos compreender melhor a unidade de medida “mgKOH/g”. A forma correta de se ler essa unidade é “miligramas de hidróxido de potássio por grama de amostra” e a sua estrutura é essa pois ela é determinada como sendo a quantidade de hidróxido de potássio (KOH), em miligramas, necessário para titular os grupos hidroxila (OH) presente em 1 grama da amostra de poliol. Dito isto, sigamos com o entendimento de como o índice de hidroxila influência na formação do polímero poliuretano.

De modo geral, podemos assumir que quanto maior o índice de hidroxila, maior será a dureza do material gerado. Como vimos anteriormente, a ligação uretânica ocorre justamente entre a hidroxila do poliol e o grupo NCO do isocianato. Logo, quanto maior o índice de hidroxila, maior será o nível de reticulação do polímero gerado, e é por este motivo que polióis voltados para aplicações rígidas possuem, normalmente, índice de hidroxila acima de 200 mgKOH/g, enquanto sistemas de espuma flexível utilizam polióis com índice de hidroxila, normalmente, menores do que 60 mgKOH/g. Um exemplo particularmente interessante que ajuda a explicar o motivo pelo qual um alto índice de hidroxila resulta em sistemas rígidos é imaginar o movimento entre um emaranhado de cordas, tal qual a Figura 3. Se as cordas estiverem com poucos nós, o sistema se moverá mais facilmente (mais flexível). Por outro lado, se as cordas estiverem com vários nós, isso tornará o movimento do sistema mais restrito (mais rígido).

Figura 3 - Representação esquemática do grau de reticulação de um polímero e suas consequências.

A figura (Figura 3) acima também ajuda a explicar a influência da funcionalidade nas propriedades físico-químicas e físico-mecânicas dos polióis, que no caso do Voranol 3010 é igual 3. A definição do termo funcionalidade é normalmente apresentada como sendo o número médio de grupos hidroxila (–OH) presentes em cada molécula do poliol, o que não está necessariamente incorreto, mas desconsidera a presença de hidrogênios ativos dos demais grupamentos diferentes da hidroxila - como exemplo o grupamento amina (–NH2). No quadro abaixo (Quadro 2) temos alguns exemplos que ajudam a entender de maneira mais clara essa definição.

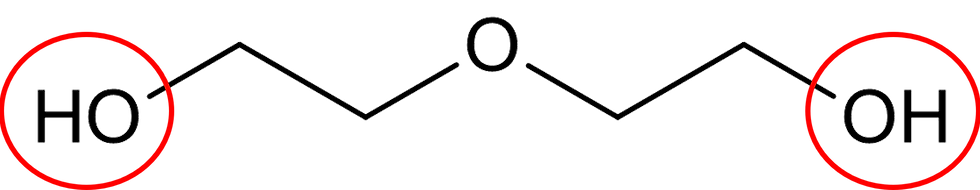

Quadro 2 - Demonstração do conceito de funcionalidade com diferentes exemplos. Os hidrogênios ativos de cada molécula estãos circundado em vermelho.

Molécula	Estrutura Química	Funcionalidade
Metanol		1
Etanol		1
MEG		2
DEG		2
DEOA		3
Glicerina		3
Sucrose		8

Ou seja, a funcionalidade contabiliza TODOS os hidrogênios ativos de uma molécula, pois é justamente essa a região que irá reagir com os isocianatos dando origem a ligação uretânica (ou ligação ureica, caso o hidrogênio ativo seja advindo de uma amina). A funcionalidade, portanto, pode ser entendida como sendo os nós da Figura 3. Deste modo, fica fácil compreender que quanto maior a funcionalidade do poliol, maior a dureza do poliuretano gerado por ele. Para além do impacto na dureza, a utilização de polióis com maiores funcionalidades em materiais poliuretânicos promove o aumento da densidade de reticulação da rede polimérica, restringindo a mobilidade das cadeias e resultando em materiais com maior resistência mecânica, estabilidade térmica e resistência química, além de reduzir o alongamento do sistema. Em espumas poliuretânicas, por exemplo, isso normalmente favorece a formação de estruturas com maior resistência à compressão e melhor estabilidade dimensional. Por outro lado, funcionalidades excessivamente altas podem elevar a viscosidade do sistema como um todo, dificultando o processamento e aumentando a tendência à fragilidade do material.

Para finalizar a avaliação sob a perspectiva do poliol, precisamos ainda entender a característica da composição, que, para o exemplo do Voranol 3010, vimos que é um homopolímero. Um homopolímero é um polímero formado pela repetição de apenas um único tipo de monômero ao longo de toda a cadeia polimérica, ou seja, todas as unidades repetitivas possuem a mesma estrutura química. Isso resulta em materiais com composição mais uniforme e propriedades geralmente mais previsíveis, como ocorre, por exemplo, no Polietileno, formado exclusivamente pela polimerização do etileno, e no Poliestireno, obtido a partir do estireno.

O Voranol 3010 é classificado como um homopolímero por ser produzido exclusivamente a partir da polimerização do óxido de propileno (PO), apresentando predominantemente hidroxilas secundárias terminais, característica típica de polióis baseados apenas em PO e que resulta em menor reatividade frente aos grupos isocianato devido ao maior impedimento estérico ao redor da hidroxila. Em contrapartida, o Voranol 3011 é um heteropolímero formado pela polimerização de óxido de propileno (PO) e capeado com óxido de etileno (EO), de modo que as extremidades da cadeia passam a apresentar predominantemente hidroxilas primárias, as quais possuem menor impedimento estérico e, consequentemente, maior reatividade com isocianatos na formação de ligações uretânicas. Na indústria de poliuretanos, essa diferença é extremamente relevante, pois polióis com maior teor de hidroxilas primárias normalmente promovem reações mais rápidas e maior eficiência de conversão, enquanto polióis ricos em hidroxilas secundárias tendem a apresentar cinética reacional mais lenta e maior janela de processamento.

No botão abaixo, você tem acesso a um portfólio comparativo com os polióis poliéter mais relevantes para o mercado brasileiro.

Perspectiva do Isocianato

Dando continuidade à nossa análise, entramos na Perspectiva do Isocianato. Se o poliol provê a flexibilidade e o caráter “macio” da cadeia, o isocianato é o agente de acoplamento que fornece a rigidez estrutural. Na indústria, o domínio dos isocianatos aromáticos é absoluto, sendo o MDI (Metilenodifenil diisocianato) e o TDI (Tolueno diisocianato) os protagonistas. O MDI, devido à sua menor pressão de vapor e versatilidade de funcionalidades, tornou-se o padrão para espumas rígidas e elastômeros de alto desempenho, enquanto o TDI reina nas espumas flexíveis de bloco para o setor moveleiro devido ao seu custo-benefício e processabilidade.

Embora o MDI e o TDI sejam os isocianatos mais amplamente difundidos, existem diversas outras opções, inclusive variações dos próprios MDI e TDI (isocianatos modificados e isômeros), disponíveis no mercado. Dentro dessa diversidade química dos isocianatos, uma distinção fundamental para o formulador é a classificação entre as famílias aromáticas e alifáticas, cujas estruturas ditam não apenas a reatividade do sistema, mas a durabilidade estética do produto final. Os isocianatos aromáticos, como o MDI e o TDI, possuem em suas estruturas anéis benzênicos, o que confere uma reatividade significativamente superior devido à estabilização por ressonância, além de um custo mais competitivo. Contudo, eles possuem um “calcanhar de Aquiles”: a tendência ao amarelamento e à degradação foto-oxidativa quando expostos à radiação UV, resultado da formação de estruturas quinoides cromóforas.

Nesse sentido, quando a aplicação exige estabilidade de cor e resistência às intempéries (como em vernizes automotivas ou revestimentos arquitetônicos de alto desempenho) recorremos aos isocianatos alifáticos, como exemplo: HDI, IPDI e H12MDI. Embora apresentem uma cinética de reação mais lenta, exigindo uma catálise mais robusta, esses compostos não possuem insaturações aromáticas em sua estrutura principal, o que os torna virtualmente imunes ao amarelamento, garantindo a integridade visual e mecânica de superfícies expostas ao sol por longos períodos. A Figura 4 explicita a diferença estrutural entre os isocianatos aromáticos e alifáticos mencionado.

Figura 4 - Estrutura molecular dos isocianatos MDI, TDI e HDI.

Um dos pilares fundamentais no controle de um sistema de poliuretano é o Índice de Isocianato (Index), que define a relação estequiométrica entre os grupos NCO e os hidrogênios ativos. Operar com um sobre-index (Index > 105) promove a formação de uma rede polimérica mais densa e rígida, pois o excesso de isocianato favorece reações secundárias, como a formação de ligações alofanato e biureto, que atuam como pontos de reticulação adicionais. Isso resulta em materiais com maior módulo de elasticidade, dureza elevada e superior estabilidade térmica. Em contrapartida, o sub-index (Index < 100) é frequentemente utilizado quando se busca maximizar a flexibilidade e o alongamento, embora isso ocorra às custas de uma redução na densidade de reticulação, o que pode comprometer a resistência química e elevar a deformação permanente à compressão (compression set) do polímero.

Além de reagir com as moléculas de poliol, os isocianatos também reagem com a água e essa interação corresponde a reação de expansão química. Nesta reação, o isocianato reage com a molécula de água para formar um ácido carbâmico instável, que rapidamente se decompõe em dióxido de carbono (CO₂) e uma amina primária. Enquanto o gás CO₂ atua como o agente de sopro que dita a densidade e a estrutura celular do material, a amina gerada reage imediatamente com mais isocianato para formar ligações ureia. Do ponto de vista morfológico, essas ligações de ureia segregam-se em domínios altamente polares conhecidos como “segmentos rígidos”, que são cruciais para conferir suporte de carga às espumas flexíveis e favorecer a abertura celular, além de contribuírem para a estabilidade dimensional em sistemas rígidos.

A cinética dessas reações complexas é finamente ajustada pelo uso de catalisadores específicos, que selecionam quais caminhos reacionais serão priorizados. Um exemplo emblemático é o uso de catalisadores de trimerização, como o DABCO K15 (octoato de potássio). Diferente das aminas terciárias convencionais que focam no equilíbrio entre sopro e gelificação, o DABCO K15 é um catalisador organometálico que promove a trimerização do isocianato, levando à formação de estruturas do tipo poliisocianurato (PIR). A introdução desses anéis na matriz polimérica eleva o poliuretano a um novo patamar de desempenho: a estrutura cíclica do isocianurato é termodinamicamente muito mais estável que a ligação uretânica comum, resultando em espumas com excepcional resistência à chama, baixa emissão de fumaça e uma estabilidade térmica superior, características indispensáveis para painéis isolantes de alta performance na construção civil.

Conclusões

A extraordinária diversidade de aplicações do poliuretano reside, portanto, na natureza modular de sua síntese, que permite ao formulador atuar como um verdadeiro arquiteto molecular. Ao contrário de polímeros como o polietileno, que possuem uma estrutura de monômero fixa, o PU é o resultado de uma combinação infinita entre polióis e isocianatos com diferentes pesos moleculares e funcionalidades. Ao selecionar um poliol de alta massa molar e baixa funcionalidade (como o Voranol 3010), criamos cadeias longas e lineares que resultam em espumas flexíveis e macias. Já ao optar por polióis de cadeia curta e alta funcionalidade, elevamos a densidade de reticulação (cross-linking), transformando o mesmo tipo de ligação química em uma matriz rígida e infusível, ideal para isolamento térmico ou componentes estruturais.

Por fim, a diversidade de aplicações é ampliada pela capacidade do PU de ser processado em diferentes densidades e formas através da manipulação da cinética reacional. A mesma química de uretano que produz um adesivo sólido e denso pode ser expandida através da reação com água ou agentes de sopro físicos para criar espumas com 95% de espaços vazios. A introdução de catalisadores específicos e o ajuste do Índice de Isocianato permitem que o material seja moldado por injeção, aplicado por spray ou vazado em moldes abertos. É essa combinação única de controle estequiométrico, morfologia de fases e versatilidade de processamento que permite ao poliuretano estar presente desde a suavidade de um travesseiro até a extrema resistência abrasiva de uma roda industrial.
